ПВХ-О экструзионная трубопроводная линия

LIANSU использует технологию онлайн-производства для реализации производства двуосно-направленных труб. Производственная линия оснащена специально разработанным и оптимизированным профессиональным оборудованием для производства труб из О-ПВХ, включая: экструдер, головку, вакуумную ванну, тянущее устройство, печь, нагревательную печь, растягивающее устройство, отрезное и онлайн-машину для раструба. Производственная линия обеспечивает полную интегрированную систему управления процессом.

LIANSU предлагает производственные линии для производства труб, которые соответствуют ISO 16422 или требуемым национальным стандартам. Производственные линии LIANSU могут быть адаптированы для производства продукции прочностью до MRS 500. Классы давления до PN25. Линии также могут быть адаптированы для производства продукции с более низкими классификациями MRS и давления.

110-630

Диапазон размеров (мм):

comment comment Получить предложение
download download Скачать брошюру

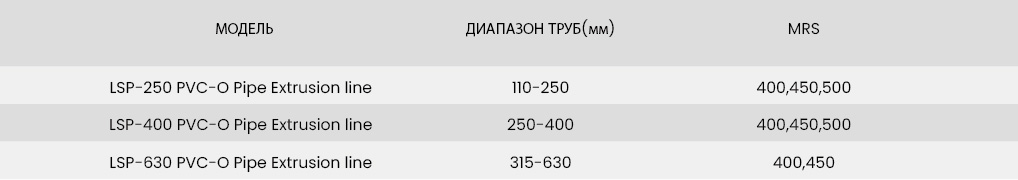

Модель продукта




КОНФИГУРАЦИЯ

Параллельный двухшнековый экструдер
Экструдер имеет двухшнековую конструкцию с параллельными шнеками 36 L/D, специально разработанную для эффективной пластификации композитных материалов из О-ПВХ. Структура шнека оптимизирована для улучшения однородности смешивания и обеспечения стабильности расплава.
Параллельный двухшнековый экструдер
x
Головка
Liansu разработала специальную головку и конструкцию распределителя для трубы с вспененной серединой из ПВХ, обеспечивающую высокую производительность и стабильный контроль температуры. Головка спроектирована с помощью моделирования для обеспечения равномерного распределения канала потока и обеспечения постоянства эффекта вспенивания. Распределитель сконфигурирован для эффективной регулировки расхода материала, обеспечения равномерного смешивания и стабильного выхода различных компонентов, повышения общей эффективности производства и обеспечения постоянного качества продукции.
Головка
x

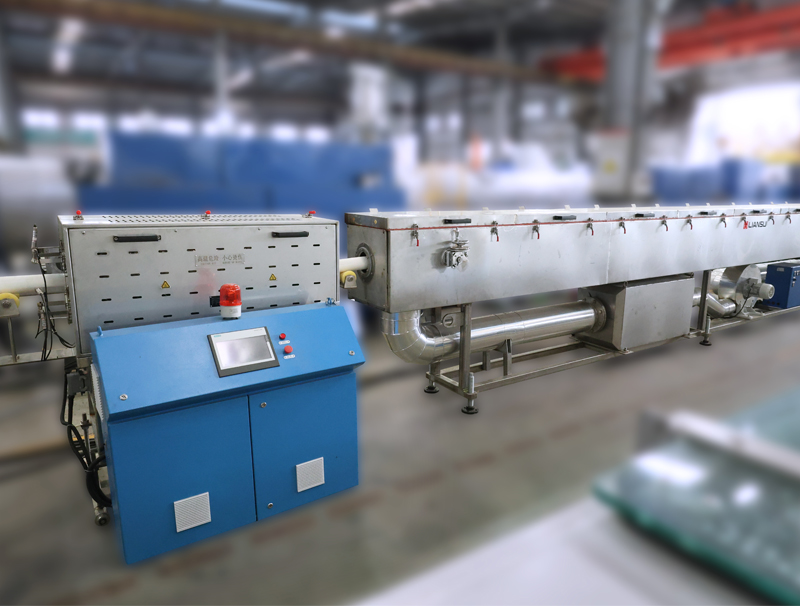

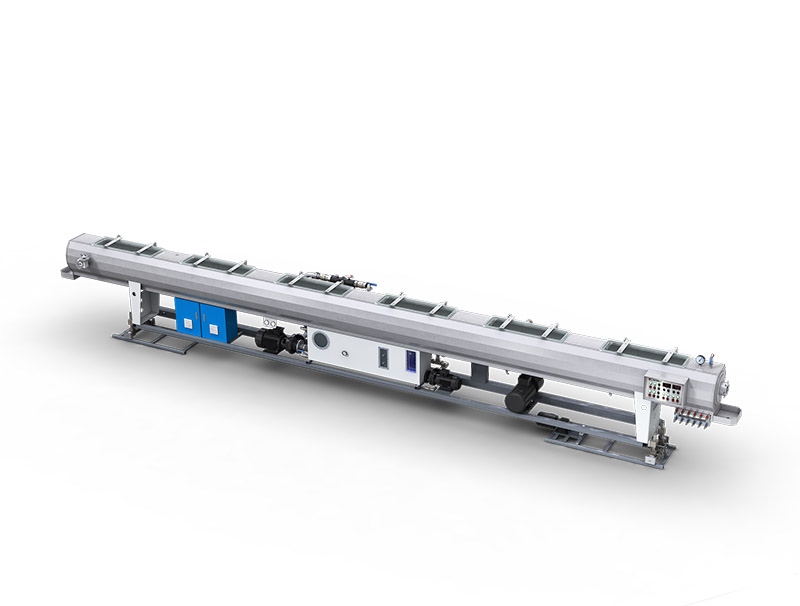

Вакуумная ванна
Вакуумная формовочная ванна использует полностью автоматическую систему управления с замкнутым контуром отрицательного давления для обеспечения стабильного формирования труб. Благодаря автоматической регулировке скорости вакуумного насоса достигается экономия энергии при низком уровне шума.
Вакуумная ванна
x
Печь
Камера контроля температуры представляет собой комбинированную конструкцию с использованием горячего воздуха и инфракрасного нагрева, что обеспечивает равномерное распределение температуры по окружности и толщине стенки трубы.
Печь
x
Ориентация
Инструмент для ориентационного расширения использует механизм воздушного расширения для достижения низкого трения расширения и растяжения между внутренней стенкой трубы и инструментом, а также взаимодействует с системой охлаждения циркулирующей водой для быстрого охлаждения формовки, одновременно снижая сопротивление трению, улучшая гладкость внутренней стенки и улучшая консистенцию готового продукта.
Ориентация
x
Ориентация
Инструмент для ориентационного расширения использует механизм воздушного расширения для достижения низкого трения расширения и растяжения между внутренней стенкой трубы и инструментом, а также взаимодействует с системой охлаждения циркулирующей водой для быстрого охлаждения формовки, одновременно снижая сопротивление трению, улучшая гладкость внутренней стенки и улучшая консистенцию готового продукта.
Ориентация
x
Тянущее
Используется сервоуправление, которое является стабильным и эффективным. Каждая секция взаимодействует в соответствии с требованиями процесса и имеет структурные преимущества, такие как синхронный зажим и конструкция с двойным усилением гусениц, что гарантирует стабильную транспортировку и сильное натяжение трубы на разных этапах, удовлетворяя потребности сложных рабочих условий, таких как тонкостенное и расширенное формование, и эффективно улучшая качество формования и эффективность производства.
Тянущее
x
Планетарное отрезное устройство
Планетарная резка с сервоуправлением и механизм снятия фаски используют принцип баланса центробежной силы, что особенно обеспечивает равномерное снятие фаски с тонкостенных труб.
Планетарное отрезное устройство
x
Раструб
Линейный раструбное устройство имеет интегрированную конструкцию нагрева и раструба, компактную общую компоновку и занимает мало места, что способствует интеграции производственной линии и эффективному использованию пространства. Используется режим равномерного нагрева, который позволяет непрерывно поддерживать температуру конца трубы во время раструба, благодаря чему молекулярная цепь ПВХ может быть полностью ориентирована в осевом и радиальном направлениях, что позволяет избежать усадки или деформации, вызванной разницей температур или напряжением. Быстрая раструбная сборка обеспечивает единообразие размеров и формы, что повышает общую прочность, ударопрочность, ударопрочность и усталостную прочность трубы.
Раструб
x
